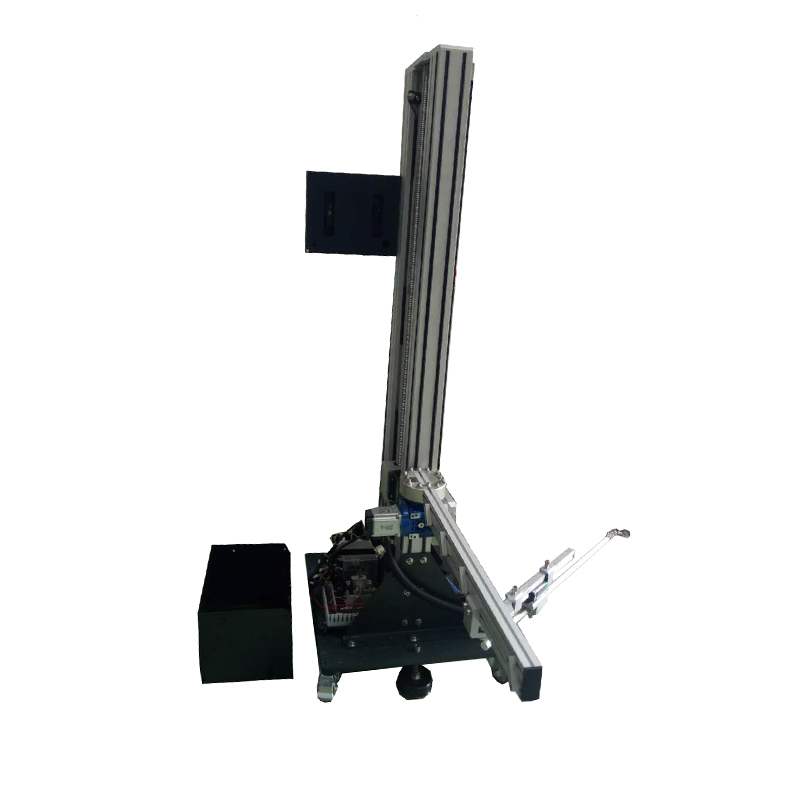

ltjj80 cabinet türscharnier Umfassende Testmaschine

-

The Produktbeschreibung

This-Maschine eignet sich für vertikale statische Last, horizontale statische Last, Betriebskraft und Haltbarkeitstest des Kabinetttürs Fertigerscharnier und SEMIFINISHED-Scharnier. Öffnen und schließen Sie das Scharnier wiederholt im Prozess der Simulation der gemeinsamen Verwendung und prüfen Sie, ob das Scharnier beschädigt ist, oder andere Umstände, die die Verwendungnach einer bestimmten Anzahl von Zyklen beeinflussen.

/--

/-

2013 Haltbarkeitstest in Tasse Shaped dunkle Scharniere der Möbelhardware

other optionale Tests sind Wie folgt:

1. Betriebskraft (optional)

-/2. Vertikale statische Last (optional)

3. Horizontal statische Last (optional)

B: Standard: 7.1.4 Haltbarkeitstest der Schiebetür in GBT 10357,5

2011

-

technische Parameter

1. Testgeschwindigkeit: 115-mal

min (einstellbar)

~2. Teststation: Es kann von linksnach rechts verschoben werden, der für den linken oder rechten Türöffnungsschrank geeignet ist, und es kann eine fertige Schranktür oder ein einzelner Produktscharniertest (benötigen Werkzeuge)

3. Testwerkzeug: abnehmbar, kann auf und ab bewegt werden, die Testtür erfüllt die Standardanforderungen (wie unten gezeigt), eignet sich zum Testen von Schränken unterschiedlicher Höhe (maximale Probe: ca. 1800 * 1900 * 550mm)

~4. Testwinkel: Servo 0180 ° einstellbar.

5. Antriebsgerät: Hochpräziser Servomotor

6. Maschinenrahmen: Hochfestes industrielles Aluminiumprofil 80 * 80mm

7. Ladegewicht: 1kg, 2 Stück

8. Laden: 0

500n (kannnur zur Auswertung geladen werden)

+-9. Absoluter Fehler des gemessenen Hubs: ≤ ± 0,25 m

10. Hubsteuerungsbereich: 0,0599,9km Maßstab 0,25 Mio.

11. Absoluter Fehler der Messzeit: 0,1 Sekunden

 12. Haltbarkeitstest: Legen Sie eine bestimmte Last auf die Schranktür und das Scharnier ein und öffnen Sie dann wiederholt die Tür und schließen Sie die Türnach dem Zyklus eine bestimmte Anzahl von Malen, ob das Scharnier den Anforderungen der Verwendung erfüllen kann.

13 . Vertikale statische Last: Hängen Sie die angegebene Last 100mm von der am weitestenseitigsten Seite des Becher-Blindgelenks weg, öffnen und schließen Sie die Tür 10 Mal, wobei jedes Mal von 45 Grad auf 10 Grad von der vollständig geschlossenen Position entfernt ist, widmen Sie sich 1 mal ohne Zählen und Der maximale Öffnungswinkel beträgt 135 Grad von der vollständig geschlossenen Position entfernt.

14. Horizontale statische Last: Tragen Sie in der vollständig offenen Position der Tür die angegebene Last an der horizontalen Mittellinie auf 100 mm von der Seite des Becherscharniers senkrecht zur Türebene auf. Der Test wird zehnmal durchgeführt.

15. Steuermodus: SPS

MANMACHINE-Schnittstelle16. Gesamtdimension: Länge 2060mm × Breite 1500mm × Höhe 2600mm17. Stromquelle: 220V, 5A

Th Eigenschaften von \\n \\n \\n \\n \\n1. Kann in den installierten Produkten zum Testen verwendet werden, und alle Arten von Scharnierungen, die fest miteinander verbunden sind und keine Kraft erzeugt, die den Test beeinflussen. Es kann auch die fertige Schranktür direkt testen. \\ N \\n \\n \\n2. Der Ziehlängenwinkel der Testausrüstung kann entsprechend den tatsächlichen Prüfanforderungen eingestellt werden, und der Winkel kann von 0 \\n \\n \\n \\n bis 180 \\n \\n \\n \\n \\n \\n \\n \\n \\ eingestellt werden. \\ N \\n \\n \\n3. Die gesamte Maschine ist stabil und schön, ohne freiliegende bewegliche Teile und einfach zu bedienen. \\ N \\n \\n \\n \\n
