LT-JJ02 Bürostuhl zurück und Armlehne umfassende Testmaschine

The Produktbeschreibung

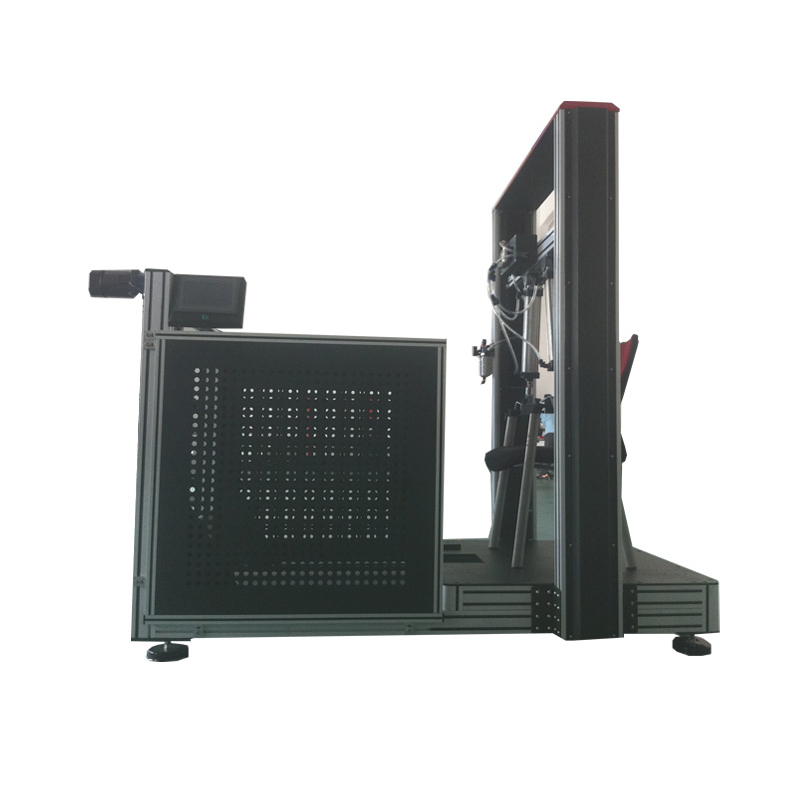

This-Maschine eignet sich für den umfassenden Test des Bürostuhls Armlehne und Rückenlehne, für den Test der Bürostühle Armlehne, Rückenlehnenstärke und Müdigkeit . Die Armlehne des Armes Festigkeitstest hauptsächlich zum Prüfen aller Arten von Sitzen verwendet wird, in einem guten Zustand,nachdem der Druck, wobei die während desnormalen Gebrauchs und gewöhnlichen Missbrauch, eine einzelne oder wiederholte Belastungsbedingungen der Stärke oder Fähigkeit Test zu simulieren, wird die testen Produkt in der Begegnung Schwerlastbedingungen Mai der Intensität, mit der die Armlehne von Bürostühlen entlang der horizontalen Richtung und in vertikaler Richtung unter beeindruckendKapazität bewerten; Handlauf-Ermüdungstest besteht darin, die Haltbarkeit von Handlaufteilen innormaler Verwendung und gewöhnlicher Missbrauch zu simulieren. Die Rückenlehne Festigkeitstest wird verwendet, um den Stuhl zu bewerten &39; s Fähigkeit, Druck zu widerstehen, die Simulation des Druck auf die Rückseite des Stuhls aufgebracht wird, wenn der Benutzer drücktnach hinten; Die Rückenlehne Ermüdungstest wird verwendet, um die Ermüdungsbeanspruchung und Verschleiß Kapazität des Stuhls gegen die Kraft aufgebracht rückwärts zur Rückseite des Stuhls zu beurteilen.#



technische Parameter

A. Handlaufstärke und Ermüdungstest Technische Parameter:/

1. Sensor: 200kg500kg

2. Anwendungsarmlänge: 23.6in (600mm)~

3. Anwendungslast: 50LB300LB oder als angegeben

4. Halthöhe: Einstellbar von 500 bis 900 mm-/

5. Testgeschwindigkeit: 5

30-malmin oder angegeben

6. Vertikale Druckplatte: Länge: 127 ± 13 mm

7. Feste Welle des horizontalen Handlaufs: Die Breite darf 25 mm~

8nicht überschreiten. Einstellbarer Abstand von dem Zylinderschwenkladeblock: 500900mm

9. Der Zylinder Ausgangskraft mit einem Durchmesser von 50 mm kann die Festigkeit und die Genauigkeitsanforderungen des Geländers test

10 entsprechen. Ladekissenbreite 100mm, Kraft auf den Handlauf in einem 10-Grad-Neigungswinkel

11 Importieren von SMC-automatischen Einstell- oder Präzisionsdruckregelventilvorrichtung, um sicherzustellen, dass die Zylinderausgangskraft stabile und zuverlässige, digitale Anzeizzylinder-Ausgangskraft Wert-

12. SPS-Steuerung und Touchscreen haben eine echteTime-Anzeige von Geschwindigkeit, Frequenz, Zeiten und Kraft/

13. Luftquelle: Luftdruck: ≥ 0,5 MPa; Fließgeschwindigkeit: ≥800Lmin; die Luftquelle wird filtriert und getrocknet

14. Standardkonfiguration Zubehör: 1 Satz Armlehnen-Ladegeräte; Zylinderschwenkstoffe 2 Stück; Stuhlbefestigungsstuhl Pressplatte 2 Stück

15. Handlauf Festigkeitsprüfung:

Handrail Vertikaltest:. Nutzlast, eine Kraft von 750 N (168lbf) für eine Minute der Anwendung; Ladung zu gewährleisten, gilt eine 1125N (253lbf) Kraft für eine Minute

armRest-Level-Test: Nutzlast, Anlegen einer 445N (100LBF) -Kraft für eine Minute; Um die Last zu gewährleisten, wenden Sie die Last für eine Minute eine äußere Kraft von 667N (150lbf).-/

16.armrest Mustigue-Test: Wenden Sie gleichzeitig 400 N Kraft auf die Armlehne auf die Armlehne, wiederholen Sie den Test bei 10

30-malminfrequenz

T. Rückenlehnenstärke und Ermüdungstest Technische Parameter:

/1. Die Ausgangskraft des Zylinders von weniger als 150 kg Kraft;

-2. Die Breite der Testplattform beträgt 1000 mm

3. Ausgang Maximaler Hub: 600mm

4. Der Zylinder kann eingestellt werden, um den schnellsten Zyklus von 20-fachen

min

5 zu testen. Rückenlehne Ermüdungstest: 445N (100 lbs) Kraft auf die Rückseite des Stuhls auftragen und den Test 10

30-mal pro Minute/

6 wiederholen. Rückenlehnenstärke-Test:

/-a. Funktionelle Belastung: 890N gelten (200 Pfund) Kraft auf die Rückseite des Stuhls 1 Minute

B. Zerstörende Belastung: apply 1334N (300 lbs) Kraft auf die Rückseite des Stuhls 1 Minute

7. Luftquelle: Luftdruck: ≥ 0,5 MPa; Verkehr: 800 l+min oder mehr+

8. Standardkonfiguration Zubehör: 1 Stück Rückenlehne Ladekissen, 50 Standard-Sandsack (5 lbsBS), 2 Stuhl-Fixier-Pressescheibe, 1 Stück LShaped Face-Baffelplatte

+9. Steuersystem:

1) Kraftsteuerung: Druckregelventil SMC Sensordigitale Kraftanzeige;

2) Kraftübertragung: Flaschenzug Gruppe schieben und fix kann; 3) die automatische Steuerung. Touch-ScreenPLC, spannungslos Stoppfunktion Speicher und Unterbrechungspunkt



C. Stromversorgung:1 Wire, AC220V, 50Hz, 5A

/--

/
