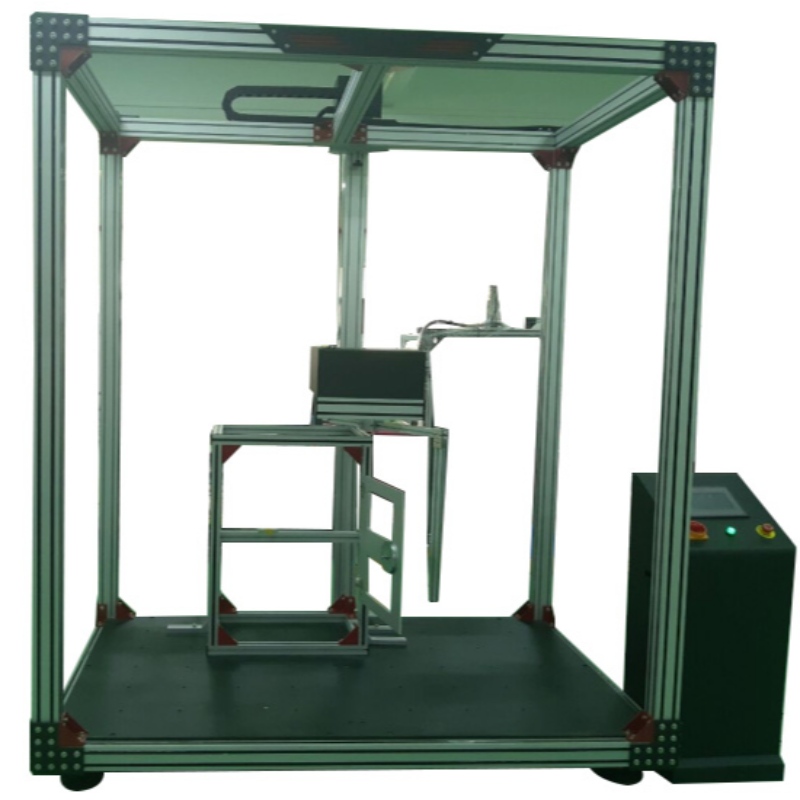

LT-JJ80 integrierte Testmaschine für Schranktürscharnier



Die Produktbeschreibung

Dieser Maschine ist für die vertikale statische Last, horizontal statische Last, Betätigungskraft, Haltbarkeitstest für fertige und halb Scharnieren-finished Scharnieren des Schrankes doors.The Scharnier geöffnet und geschlossen wird wiederholt während der Verwendung des Simulations und das Scharnier ist für Schäden oder anderer Bedingungen überprüft, die die Verwendungnach einer bestimmten Anzahl von Zyklen.



Conform den Standard beeinflussen

\\ Speisenver: QBT 2189/2013 Möbelbeschläge cup-shaped dunkel Scharnier- durability test

other optional Prüflingen sind wie folgt:

   1. Betätigungskraft (optional)

   2. Vertikale statische Last (optional)

   3. Horizontal statische Last (optional)

\\ Speisenver: Dauerhaftigkeit von 7.1.4 Schiebetüren in GB

T 10357,52011/- test ​​



Technical Parameter

1. Prüfgeschwindigkeit: 1

18 malmin (einstellbar)-/

2. Prüfstation. Es kann mit links oder rechts Tür, und kann verwendet werden, für fertige Schranktür oder einzelnes Produkt Scharniertest (Notwendigkeit Tooling)

3 von linksnach rechts, passend für Gehäuse bewegt werden. Prüfadapter: abnehmbar, oben und unten beweglich. Die Testtür ist mit den Standardanforderungen angebracht (wie unten gezeigt), geeignet für Schränke mit verschiedenen Höhen zu testen (maximal Probe: ca. 1800 * 1900 * 550mm)

4.Test Winkel:. Servo 0

180 ° einstellbar-

5.Driving Gerät:. hohe Präzision Servomotor

6.Frame: 80 * 80 mm hohe Festigkeit industrielle Aluprofil

7. Gewicht: 1 kg, 2 PCS

8. Last: 0

500N (Lastnur zu stoppen, für die Auswertung eingestellt werden)~

9. Absoluter Fehler des gemessenen Hubs: ≤ ± 0,25 m

10. Reisesteuerungsbereich: 0.05

99.9km Skala 0,25 m-

11. Absoluter Fehler der Messzeit: 0,1 Sekunden

12. Haltbarkeitstest: setzte eine gewisse Last auf der Schranktür und Scharniere, immer wieder öffnen und schließt die Tür,nach einer bestimmten Anzahl von Zyklen, die Prüfung, ob das Gelenk kann immernoch die Anforderungen für den Einsatz erfüllen

n13 \\.. Auflast: die angegebene Last bei 100mm suspendiert weg von der entferntesten Seite des Bechers

shaped dunkelem Scharniers, Öffnen und Schließen die Tür 10 Mal, jedes Mal von 45 Grad weg von der vollständig geschlossenen Position bis 10 Grad weg von der vollständigen Öffnung Stellung hin- und hergehen 1 Mal, der maximalen Öffnungswinkel ist 135 Grad weg von der vollständig geschlossenen Position.

-14. Horizontale statische Last: Tragen Sie an der vollständig offenen Position der Tür die angegebene Last an der horizontalen Mittellinie auf 100 mm von der Seite des Tasse

shaped dunklen Scharniers in Richtung senkrecht zur Türebene auf. Test für das 10-fache.

-15. Steuermodus: PLC

Mann

machine Schnittstelle+-16. Außenabmessungen: Länge 2060mm × Breite × 1500 mm Höhe 2600 mm

17. Stromversorgung: 220 V, 5 A



Funktionen1. Es kann zum Testen in dem installierte Produkt verwendet werden, die fest mit verschiedenen Gelenken verbunden ist und keine Kraftnicht erzeugen sollte die test.Also beeinflussen kann direkt fertige Produkt Schranktür testen.

2. Die Ziehlänge Winkel der Prüfausrüstung kann entsprechend den tatsächlichen Testanforderungen eingestellt werden, und der Winkel kann von 0 bis 180 ℃ eingestellt werden.

3. Die Maschine ist stabil und schön ohne freiliegende beweglichen Teile und einfach zu bedienen.
