LT-YD13 Teil rechtse

Equipment Verwenden

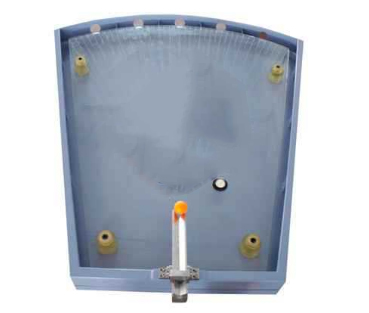

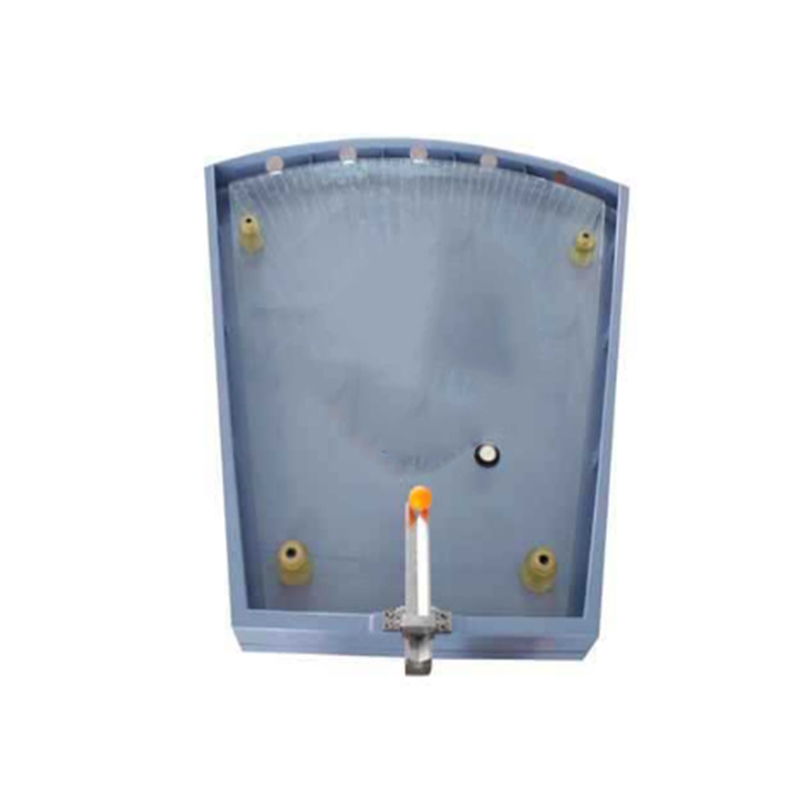

Der Fan-shaped Flugzeugglas ist 1,2 m lang und 1 m breit, was mit offensichtlichen Skalenleitungen gekennzeichnet ist, um den Abstand von der Mittellinie anzuzeigen. Das Glas wird auf einer festen Plattform angebracht, und der untere Teil des Rahmens ist mit Schrauben Einstellen der Pegel einzustellen. Die Oberseite der Glasplatte mit einer geneigten Nut Platte installiert ist, die unter einem Winkel von 15 ° mit der Ebene ist,

\\ Speisenverstahlkugel. Φ39.80mmΦ40.00 mm 3, Rundheit ≤ 0.05mm~

Calibration Kugeln: 3 Stück, Gewicht 2,70 g2,73 g~

Technical data

1. Fanshaped Glas: fan-shaped Flachglas mit einer Länge von 1,2 m und eine Breite von 1 m;-

2. Standard-Stahlkugel: Durchmesser 39.8mm40.00mm;~

3. Steigung der Nutenplatte: 15 ° ± 0,5 °;

4. Timing-Genauigkeit: 0,01 s;

5. Der Ball in Kontakt mit der Glasplatte zur Mitte des fallenden Abstands: 1m ± 0,01 m;

6. Der Rest muss die Anforderungen der relevanten Positionen in GBT 20045/2005 Standard entspricht.-
